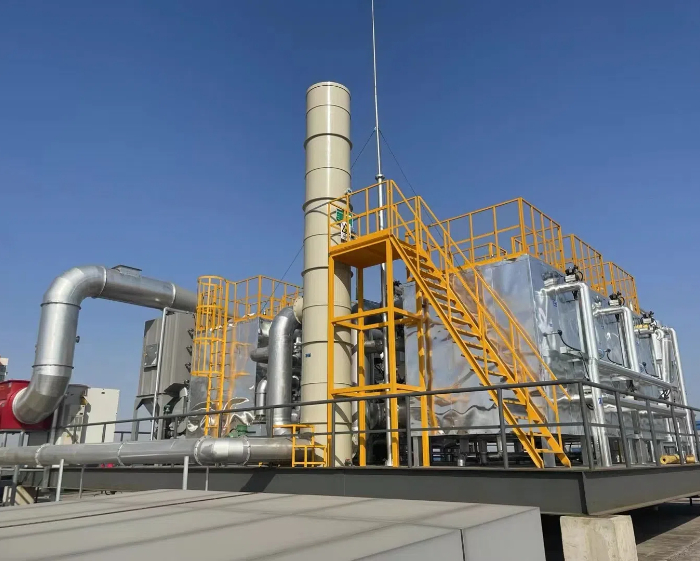

活性炭吸附-脱附再生系统
1、工作原理:
吸附回收主要是利用吸附材料将废气中的有机溶剂吸附下来,并脱附回收利用有机溶剂的方法。
(1)预处理吸附:废气经风机加压进入活性炭吸附器,有机组分在穿透活性炭层时被吸附,吸附净化后的气体从顶部排放。
(2)脱附再生:脱附回收工艺采用水蒸气将活性炭再生。脱附蒸汽由顶部进入,加热活性炭床层,脱附有机物,脱附活性炭湿度和温度很高,需要向吸附器内吹扫空气,使活性炭吸附床降温降湿。
(3)冷凝回收:脱附产生的混合蒸汽经冷凝器回收液态混合液,混合液可以通过重力分层、蒸馏、精馏等方式回收有机物。

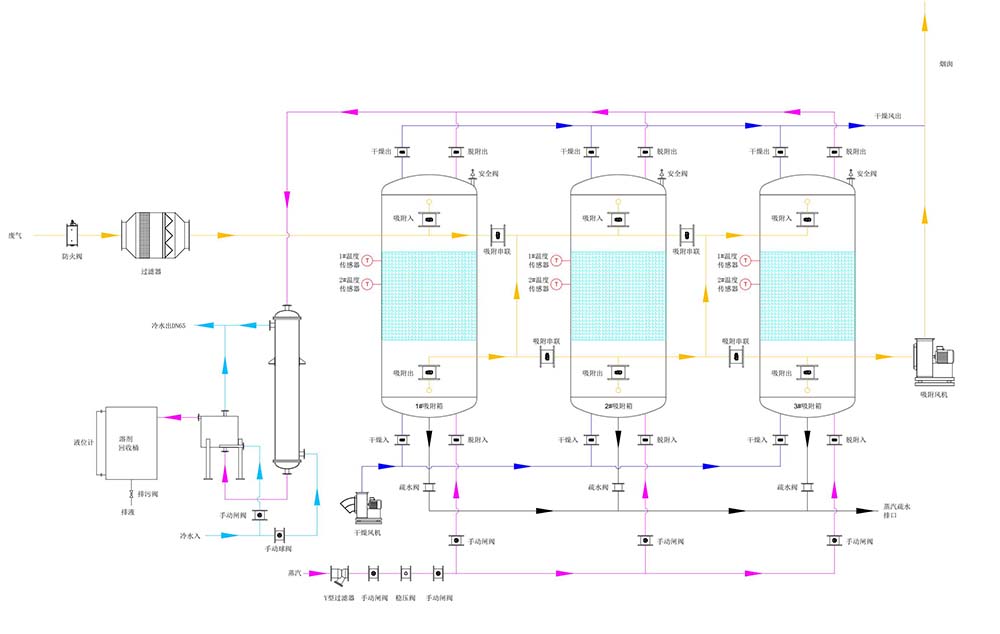

2、流程图:
